КОСМЭК-АРТ. НАЗНАЧЕНИЕ

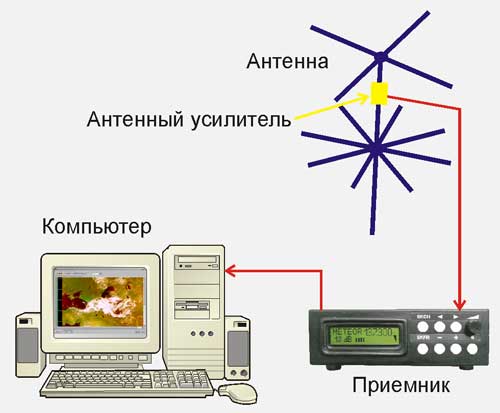

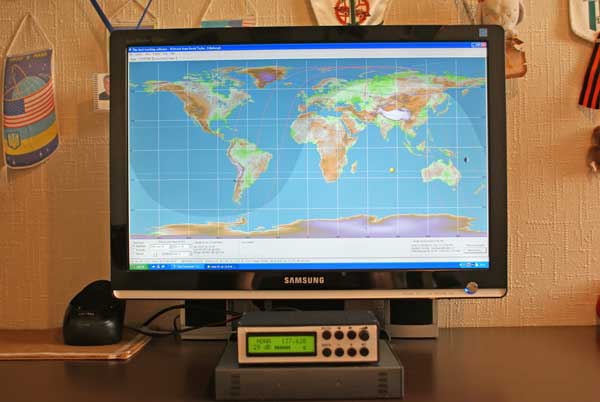

Станция «КосмЭк» предназначена для приема изображений Земли, передаваемых с полярно - орбитальных спутников серии NOAA, Метеор, Ресурс, Океан, Січ в формате APT (Automatic Picture Transmission) в диапазоне 137-138 МГц.

Формат APT - аналоговый. Информация передается посредством АМ/ЧМ модуляции излучения с шириной полосы около 40 КГц. В одном сеансе со спутников NOAA аппаратурой AVHRR передаются изображения только двух спектральных каналов из пяти: видимого VIS (в дневное время суток) или среднего инфракрасного и дальнего инфракрасного IR с уменьшенным пространственным (до 4 км) и радиометрическим (до 8 бит) разрешением в полосе обзора около 3000 км.

На космическом аппарате NOAA установлен радиометр AVHRR – прибор для измерения параметров излучения (получения цифрового изображения) с поверхности Земли и информации о нижних слоях атмосферы. Данный прибор фиксирует отраженный сигнал в пяти спектральных диапазонах, включающих:

Канал 1 – видимый (0.53 мкм - 0.73 мкм);

Канал 2 – ближний инфракрасный (0.73 мкм - 1.1 мкм);

Канал 3 – средний инфракрасный (3.5 мкм - 3.9 мкм);

Канал 4 – термальный инфракрасный (10.3 мкм - 11.3 мкм);

Канал 5 – термальный инфракрасный (11.5 мкм - 12.5 мкм).



Спутник	Режим	Частота (МГц)	Передаваемые каналы
			день	ночь
NOAA 15	APT	137,500	Канал А AVHRR 2 канал Канал B AVHRR 4 канал	Канал А AVHRR 3B канал Канал B AVHRR 4 канал
NOAA 17	APT	137,620	Канал А AVHRR 2 канал Канал B AVHRR 4 канал	Канал А AVHRR 3B канал Канал B AVHRR 4 канал
NOAA 18	APT	137,9125	Канал А AVHRR 1 канал Канал B AVHRR 4 канал	Канал А AVHRR 3B канал Канал B AVHRR 4 канал
NOAA 19	APT	137,100	Канал А AVHRR 2 канал Канал B AVHRR 4 канал	Канал А AVHRR 3B канал Канал B AVHRR 4 канал



Канал 1 радиометра AVHRR фиксирует отраженный сигнал в видимой части спектрального диапазона. Получаемое цифровое изображение можно использовать для:

• Наблюдения за различными типами земной поверхности;

• Анализа альбедо облачного покрова и поверхности Земли;

• Детектирования дымов и туманов;

• Определения различий между снеговыми и водонасыщенными облаками (снеговые облака, как правило, плохие отражатели в видимом диапазоне, водонасыщенные облака, как правило, хорошие отражатели видимого света).



Канал 2 радиометра AVHRR фиксирует отраженный сигнал в ближней инфракрасной части спектрального диапазона. Получаемое цифровое изображение можно использовать для:

• Наблюдения за водной оболочкой Земли (вода, как правило, имеет более низкий отраженный сигнал, чем границы диапазона 1го канала);

• Определения отношения канала 2 и канала 1 для расчета вегетационного индекса;

• Наблюдения земной поверхности через атмосферную дымку (последняя пропускает ближнее инфракрасное излучение);

• Определения различий между снеговыми и водонасыщенными облаками.



Канал 3В радиометра AVHRR фиксирует отраженный сигнал в той части спектрального диапазона, которая фиксирует испускаемое излучение в ночное время и близкое по вкладу к испускаемой и отраженной солнечной радиации в дневное время. Получаемое цифровое изображение можно использовать для обработки информации, полученной в ночное время, для:

• Использования различий между каналами 3 и 4 для определения структуры распределения температур внутри облачности;

• Детектирования пожаров и вулканических извержений.



Канал 4 радиометра AVHRR фиксирует отраженный сигнал в той части спектрального диапазона, в которой тепловое излучение Земли доминирует все время (включая день и ночь). Получаемое цифровое изображение можно использовать для обработки информации, получаемой в любое время суток для:

• Оценки температурной «яркости» земной и водной поверхности, а также верхних слоев облачного покрова;

• Детектирования типов облачности (всегда в сравнении с информацией по другим каналам);

• Использования различий между каналами 3 и 4 для определения структуры температурного распределения внутри облачности (в ночное время);
